03.初阳便携式(ETC）车辆自动计数机器.pdf

便携式车辆自动计数机器人，移动方便，适合小方量的车辆自动计数。（没有网络信号也可使用，详情请致电咨询）

咨询电话:188-8376-1080 023-65303386

一、ETC车辆自动计数系统（不停车计数）

本产品是便携式车辆自动计数机器人，全工业级，全野外使用产品，稳定可靠， 24小时不间断连续稳定工作，抓拍图片自动空车重车分析。

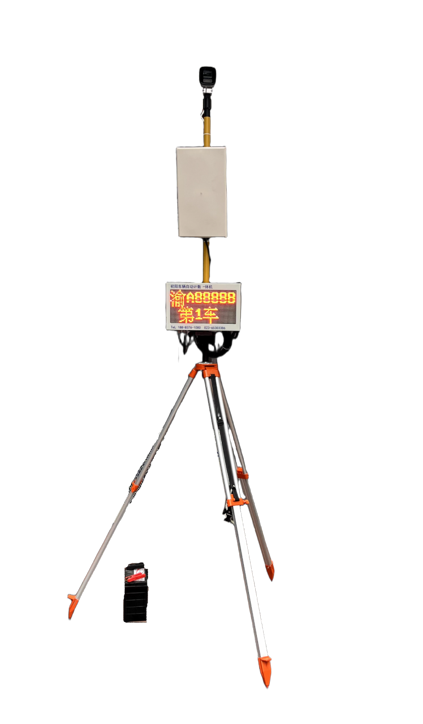

1.设备组成

2.系统组成

（网络版拓扑图）

（便携式车辆自动计数机器人人，主要用于修路、修桥土方量较小的工程现场，土方量大建议使用ETC不停车自动计数机器人）

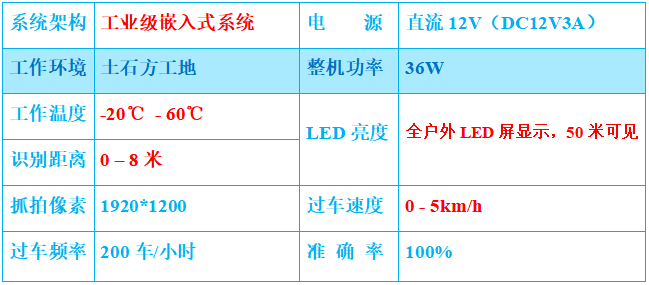

整机特性：

产品优点

1）系统采用工业级嵌入式系统设计，可24小时连续运行不间断使用，100%稳定可靠，100%计数准确，整个系统采用12V直流电源供电。

2）现场控制柜主机采用工业级嵌入式触摸屏系统，稳定可靠，功耗低，发热低，无风扇（减少控制柜里的灰尘），且工业级嵌入式系统支持直接加电、断电开关机，系统不崩溃，数据不丢失。（区别其他厂家使用民用电脑，电脑需要风扇来散热，工地现场灰尘大，风扇将灰尘吸入控制，控制柜就会很多灰尘；而且其他厂商使用的是windows 系统，系统不支持直接断电关机，直接断电关机会造成系统崩溃，数据丢失！）

3）系统24小时自动录像，车辆经过时自动读取车辆电子标签，自动抓拍车辆图片，车号,图片，车辆通过时间一一对应保存。
4）车辆通过时，自动在LED屏上显示该车辆的司机编号、当天当班通过的次数；
5）车辆通过时每台车辆自动拍摄一张高清照片，可清楚分辨车辆外观和装载量（是否满载，或空载），通过时间同步保存。

6）图片和数据保存在工业级嵌入式系统中，系统容量32G

7）单机版，定期通过U盘将图片和数据导入管理电脑主机。

8）局域网版，云服务版，系统自动上传图片和数据，如果网络中断，数据在本地控制柜里保存，网络恢复后自动传输到管理电脑主机。

9)可以设置允许的最小重复刷卡间隔，防止同一张卡在间隔时间内重复刷卡；

10）系统可进行明细数据查询、按工区统计、按司机编号统计、按物料统计，按设备号统计，按设备号司机编号统计等多种统计报表与报表打印和EXCEL数据表格导出。

产品资质

三、计数管理软件

    软件专为矿山车辆自动计数而开发，专业、方便，实用。可按任意时间段、车号、工区、车主、设备号等各种条件查询运输明细数据，自动生成按车辆统计、按工区统计、按司机编号统计、按物料统计，按设备号统计，按设备号司机编号统计等各种统计报表，支持直接打印，导出成EXCEL表格。

1.设备远程管理

点击设备管理，今天设备管理界面，左边显示所有ETC计数设备，在线的设备会蓝色显示，点击设备可以远程设置设备参数，刷卡间隔时间，设备所属工区等等，不要去现场设备设置，在办公室即可设置立即生效。

2.明细数据查询

抓拍图片查看：

可以通键盘左(←)、右(→)键快速查看过车记录。

3.按车辆统计

所有统计查询，均可直接点击打印按钮进行打印，如下图：

4.按工区统计

点击“现场管理”的“按工区统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

双击行，也可以查看该工区的详细运输记录，方便，快捷。

5.按车号、工区统计

点击“现场管理”的“按车号、工区统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

6.按驾驶员统计

点击“现场管理”的“按驾驶员统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

双击行，可以查看该驾驶员的明细运输记录。

7.按车驾驶员、班次统计

  点击“现场管理”的“按驾驶员、班次统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

双击行，可以查看该驾驶员该班次的明细运输记录。可以选择指定驾驶员、班次，统计指定驾驶员和班次的过车记录

8.按驾驶员、班次、工区统计

点击“现场管理”的“按驾驶员、班次统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

双击行，可以查看该驾驶员、该班次、该工区的明细运输记录。可以选择指定驾驶员、班次、工区，统计指定驾驶员和班次的过车记录。

9..按设备号统计

点击“现场管理”的“按设备号统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

双击行，可以查看终端的明细运输记录。

10.按设备号、车号统计

点击“现场管理”的“按终端好、车号统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

三、手机实时查询APP(苹果、安卓手机都有APP查询系统）

1．手机登录界面

2.手机实时查询界面

对应查看图片：

3.手机按车号统计界面：

4. 按工区查询

咨询电话:188-8376-1080
